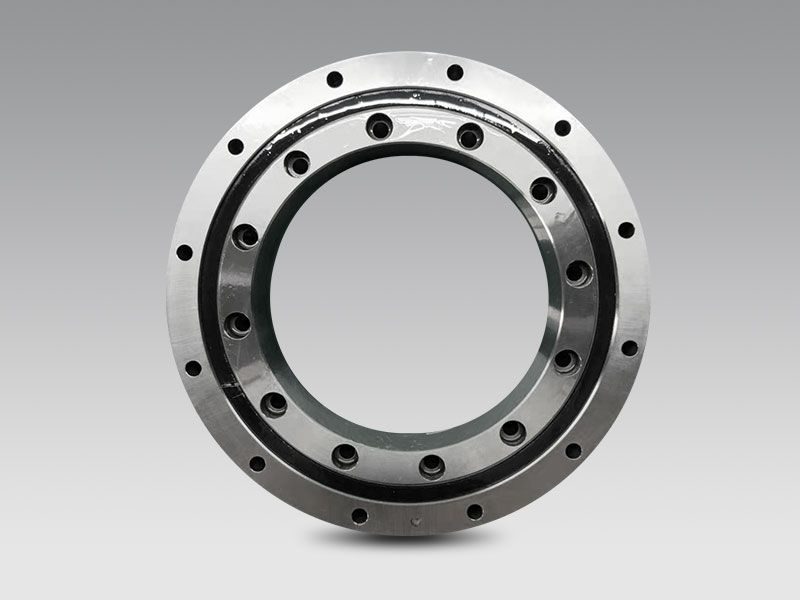

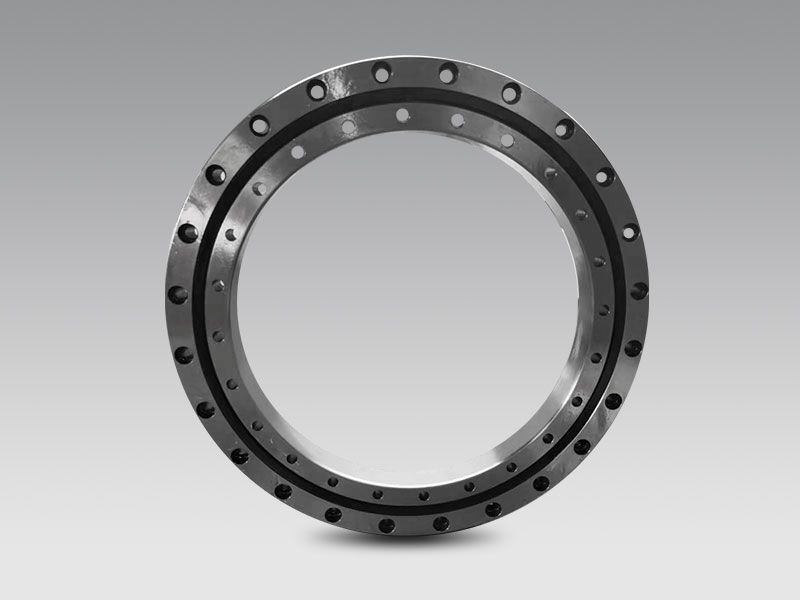

XSU型交叉滾子軸承（內、外環一體型）已進行了安裝孔的加工，所以不需要固定法蘭和支撐座。另外，由于采用帶座的的一體化內外環結構，安裝對性能幾乎沒有影響，因此能夠獲得穩定的旋轉精度和扭矩。能用于外環和內環旋轉。

結構特點：交叉滾子軸承，是圓柱滾子在呈90度的V形溝槽滾動面上通過隔離塊被相互垂直地排列，所以交叉滾子軸承可承受徑向負荷、軸向負荷及力矩負荷等多方向的負荷。內外圈的尺寸被小型化，極薄形式更是接近于極限的小型尺寸，并且具有高鋼性，且精度可達到P5、P4、P2級。

應用領域：因此適合于工業機器人的關節部和旋轉部、機械加工中心的旋轉臺，精密旋轉工作臺、醫療機器、計算器、軍工、IC制造裝置等設備。

軸承型號Bearing type	軸徑 shaft diameter	主要尺寸 Main dimensions				基本的額定負荷(軸向) Basic load rating（axial）		基本的額定負荷(徑向) Basic load rating (radial）		極限轉速Limiting speed	重量weight
		內徑inner ring	外徑outer ring	寬度width	安裝孔	Ca	C0a	Cr	Cor
		d	D	B	na	kN	kN	kN	kN	r/min	Kg
XSU080168	130	130	205	25.4	12	66	1900/8/27	42	96	227	3.3
XSU080188	150	150	225	25.4	16	71	1900/10/1	46	110	203	3.7
XSU080218	180	180	225	25.4	20	77	1900/11/10	49	127	175	4.3
XSU080258	220	220	295	25.4	24	84	1901/1/9	54	151	148	5.1
XSU080318	280	280	355	25.4	28	93	1901/4/9	59	185	120	6.3
XSU080398	360	360	435	25.4	36	106	1901/8/12	68	236	96	7.8

軸承型號Bearing type	軸徑 shaft diameter	主要尺寸 Main dimensions				基本的額定負荷(軸向) Basic load rating（axial）		基本的額定負荷(徑向) Basic load rating (radial）		極限轉速Limiting speed	重量weight
		內徑inner ring	外徑outer ring	寬度width	安裝孔	Ca	C0a	Cr	Cor
		d	D	B	na	kN	kN	kN	kN	r/min	Kg
XSU140414	344	344	484	56	24	2	229	1901/6/3	146	250	28
XSU140544	474	474	614	56	32	2.5	270	1901/11/10	170	330	38
XSU140644	574	574	714	56	36	2.5	290	1902/3/10	185	395	44
XSU140744	674	674	814	56	40	3	315	1902/7/18	200	455	52
XSU140844	774	744	914	56	40	3	340	1902/11/15	215	510	60
XSU140944	874	874	1014	56	44	360	360	1903/3/15	227	580	67

XSU系列交叉滾子軸承
